湖北污水處理廠遠程監控系統采用分布式控制系統結構，由上位機、下位機和現場儀表設備構成，實現實時數據采集和自動控制的功能。監控中心控制室設立兩臺上位機、一臺打印機。下位機設立3個PLC控制站，即1#PLC站、2#PLC站和3#PLC站分別用于各不同處理過程的控制。上、下位機通過工業以太網交換機組成以太網絡進行通訊。該系統具有極高的性能/價格比。

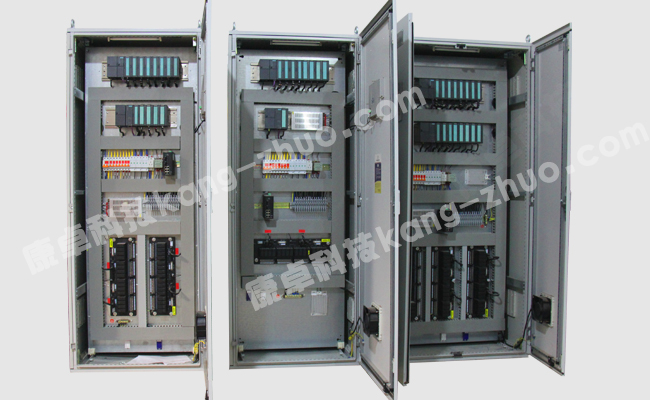

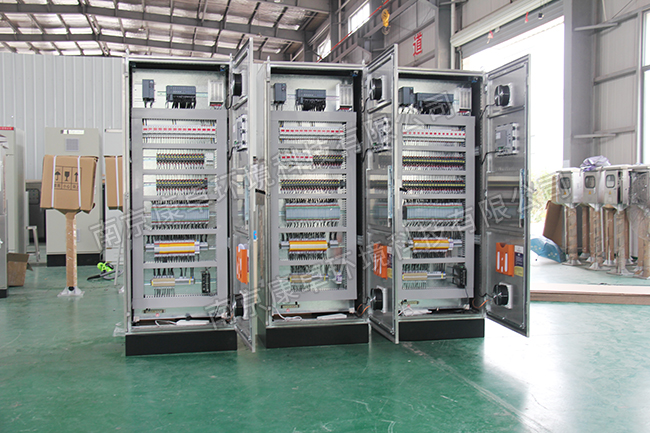

湖北污水處理廠PLC控制系統設計

1#PLC控制站設計

1#PLC控制站是污水處理的第一步。PLC連接超聲波液位計、孔板流量計、壓力變送器及溫度變送器作為模擬量輸入信號，粗細格柵機、柵渣壓榨輸送一體機及潛水泵的運行狀態作為數字量輸入信號。通過超聲波液位計檢測的污水液位，液位達到高限值時自動啟動潛水泵將污水輸送至下一處理工藝段；液位達到低限值時自動停止?jié)撍玫倪\行，防止干燒。液位的高、低限值可在上位機實時在線修改。各電氣設備均設手動、自動兩種運行模式，可根據實際運行需要進行選擇。流量計用以計量污水進水量。



2#PLC控制站設計

2#PLC控制站是整個污水處理過程中較重要的一環。主要連接檢測儀表有pH計、溶解氧監測儀、污泥濃度儀等分析儀表及超聲波液位計、溫度變送器、壓力變送器等儀表作為模擬量輸入信號。主要電氣設備有攪拌機、曝氣機、潷水器、砂水分離器、排砂泵、提升泵等，其中各設備運行狀態作為數字量輸入信號，數字量輸出信號用于控制各設備的啟動/停止。提升泵控制原理與1#PLC控制站中潛水泵控制原理相同，均為通過液位值自動控制。攪拌機、曝氣機、潷水器為循環順序控制，攪拌機啟動相應的設定時間后，閑置一段時間，然后曝氣機啟動相應的設定時間，閑置一段時間后，攪拌機再次啟動，當循環運行次數達到設定次數時，開啟潷水器，將清水排出。設備運行時間、閑置時間、循環運行次數等參數均可在上位機實時在線修改。







3#PLC控制站設計

3#PLC控制站是污水處理過程工藝的尾段。主要負責控制二氧化氯消毒機、排泥泵等電氣設備。連接余氯監測儀作為模擬量輸入信號，實時監測消毒后清水中的余氯指標，以滿足排放標準。連接污泥界面儀作為模擬量輸入信號，實時監測污泥池中污泥界面高度，達到設定高度時，自動啟動排泥泵，將污泥外排，低于設定高度時，停止排泥泵。



湖北污水處理廠中控室監控中心

污水廠中控室主監控系統界面將工藝流程、儀表數據顯示、流量累計、自動運行參數設定、設備運行狀態反饋及各設備控制功能集中顯示，非常便于操作員對現場運行狀態的觀察和控制。各設備均設手動、自動兩種運行模式，可根據實際運行情況投入自動運行。對反應池中的曝氣、攪拌、閑置等過程可進行自動運行時間及運行次數的設定，并可往復循環運行。另外，監控系統集歷史趨勢查詢、操作記錄查詢、報警記錄查詢、運行報表查詢等功能與一體，并可通過中控室設立的打印機實時打印。





該系統主要特點為：

1)各潛水泵、提升泵可根據液位自動啟停；各泵可根據運行時間優先啟動運行時間相對較少的泵，避免長期運行某泵導致磨損過大。

2)曝氣時間、曝氣間隔時間、攪拌時間、攪拌間隔時間、循環運行次數等參數均可根據實際運行情況在監控畫面實時調整，方便用戶對于污水處理過程的控制，可實現無人值守，節省了大量人力及運行成本。





湖北污水廠"云"+"邊"污水處理遠程監控生態系統方案



現場I/O設備（變頻器）、傳感器 通過I/O連接線或工業總線方式連接至KZ-601RM，邊緣計算網關KZ-601RM實時采集機組的運行數據，通過MQTT協議上傳到云平臺，康卓云平臺對數據進行匯總分析，顯示，組態以及參數設定等功能，以及結合微信小程序?qū)崿F(xiàn)告警推送到手機等。





"云"+"邊"KZ-601RM邊緣計算網關功特點

海量協議快速鏈接

1. Siemens、Mitsubishi 、Omron、AB、GE、Schneider Delta、Panasonic 等幾十種 PLC

2. CBUS、CAN、MBUS、HART、MODBUS 等各種儀表

3. Bacnet、OPC 等標準規范協議

4. 同時還支持大量變頻器 觸摸屏等





支持同時多設備通訊

1. RS485、RS232 可同時連接單臺設備

2. RJ45 可同時連接多臺設備



支持同時多設備通訊

1. 根據設置報警條件自動上傳報警信息

2. 內置算法，可根據報警條件出發響應

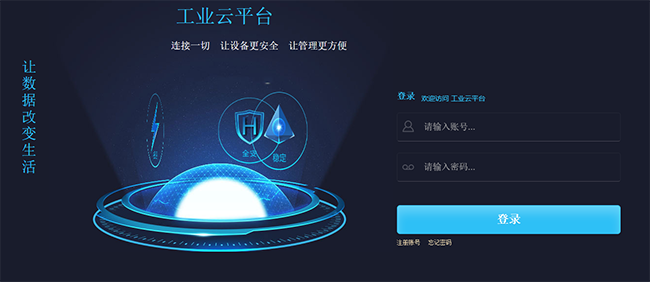

湖北污水廠"云"+"邊"康卓云平臺功能和特點

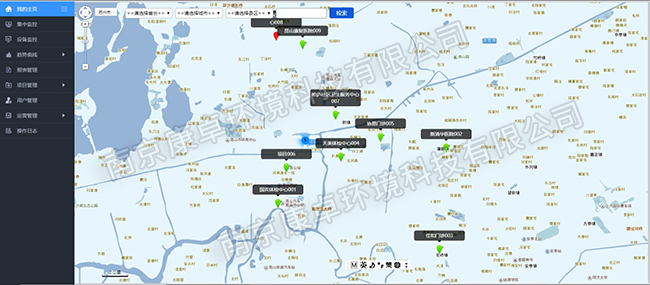

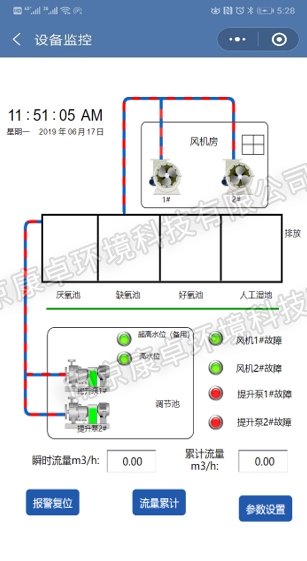

1）遠程監控

可以通過WEB瀏覽器，手機微信，7*24實時查看現場的運行數據、運行的狀況等；

可以直接在云端對設備進行參數修改。方便、快捷、安全、可靠；

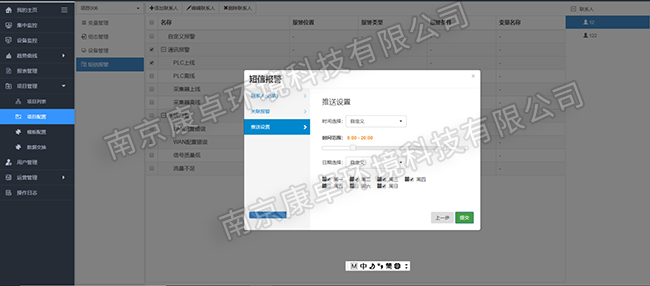

2）報警管理

系統可設定設備運行或者水位的警戒值，一旦超過此數值， 系統會立即通過短信、微信等方式推送給相關人員，避免出現停產、設備損壞等狀況；解決報警的方法隨附報警記錄，可供再次報警時查看；

3）數據分析

生成各種數據匯總報表、統計報表，便于用戶查看設備運行狀況；

4）趨勢曲線

監測數據實時數據，在線實時生成設備的運行曲線圖；

監測數據歷史記錄，并可以結合歷史數據生成水體污染指數曲線圖。

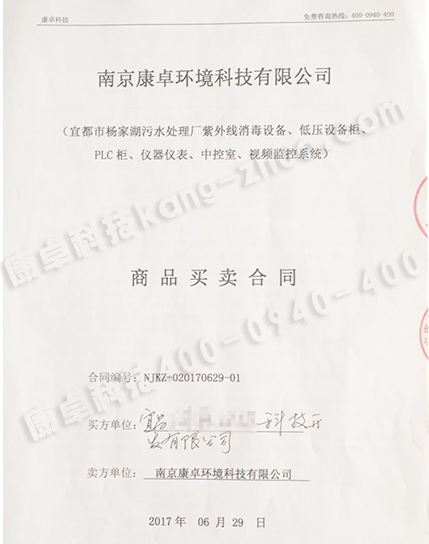

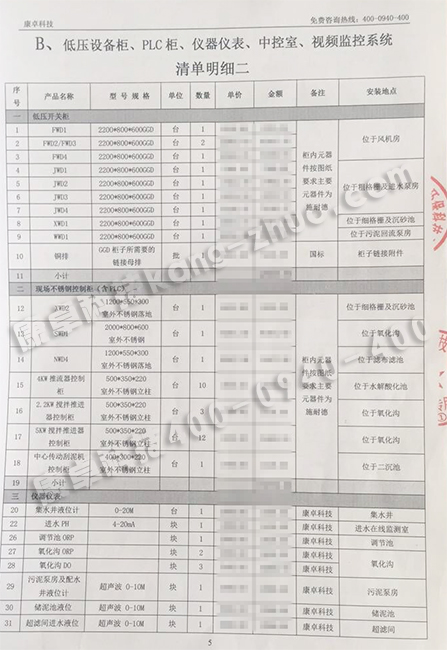

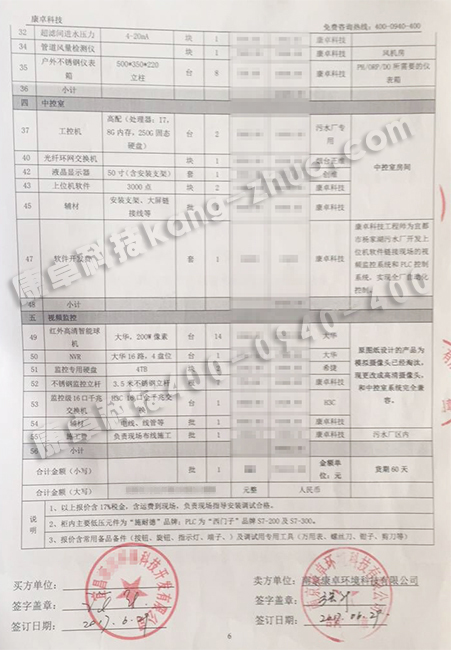

項目業績
