KZ-300恒壓變頻供水控制器

一、KZ-300簡介 KZ300恒壓變頻供水控制器 是專為變頻恒壓供水系統、空壓機變頻、鍋爐及換熱系統補水而設計的電腦控制器,可與各種品牌的變頻器配套使用。具有壓力控制精度高、壓力穩定、第二消防壓(動壓)設定、系統超壓泄水控制、設定參數密碼鎖定等多項功...

產品介紹

一、KZ-300恒壓變頻供水控制器簡介

   KZ300多泵控制器是專為變頻恒壓供水系統、空壓機變頻、鍋爐及換熱系統補水而設計的電腦控制器,可與各種品牌的變頻器配套使用。具有壓力控制精度高、壓力穩定、第二消防壓(動壓)設定、系統超壓泄水控制、設定參數密碼鎖定等多項功能。該產品已獲得中國國家專利。專利號為:ZL201220343135.4

KZ-300恒壓變頻供水控制器



安裝視頻



二、功能概述

1、可編程設定多種泵工作方式,較多可拖五臺泵(1 變頻+4 工頻);
2、具有壓力測量值防抖動補償控制功能;
3、參數調整和設定具有密碼鎖定及保護功能;
4、采用人工智能控制算法,設定參數少,控制精度高,內帶看門狗   電路,采用數字濾波及多項抗干擾措施;
5、可接無源遠傳壓力表、有源電壓及電流型壓力變送器;
6、 D/A 輸出控制頻率電壓為 DC 0-10V, 也可設定為 DC 0-5V;
7、具有壓力傳感器零點和滿度補償功能;
8、具有定時自動倒泵功能;
9、具有第二壓力(消防壓力)設定和控制功能;
10、具有缺水自動檢測保護功能和外部輸入停機保護功能;
11、具有供水附屬小泵控制功能,可設定小泵變頻或工頻模式;
12、具有可選的定時自動開、關機控制功能;
13、具有小流量水泵睡眠控制功能;
14、具有手操器功能,可手動調節輸出電壓來控制變頻器的頻率;
15、具有分時分壓供水控制功能,較多有六段時間控制。

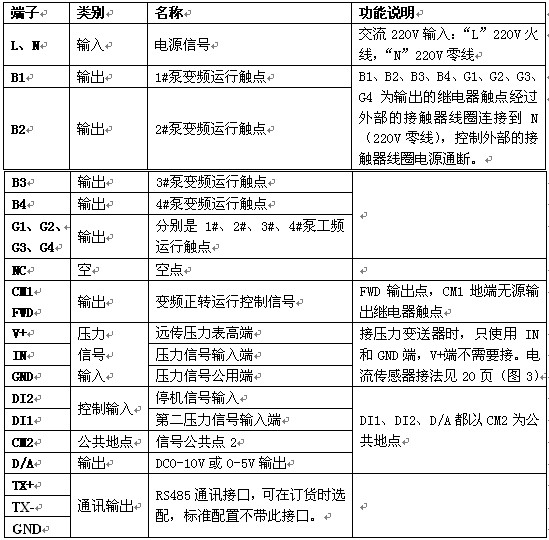

三、接線端子原理圖

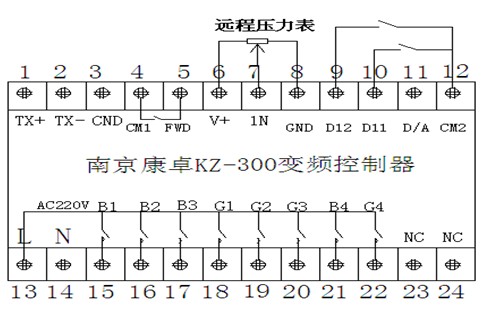

恒壓變頻供水控制器接線端子原理圖



恒壓變頻供水控制器接線圖




四、使用說明

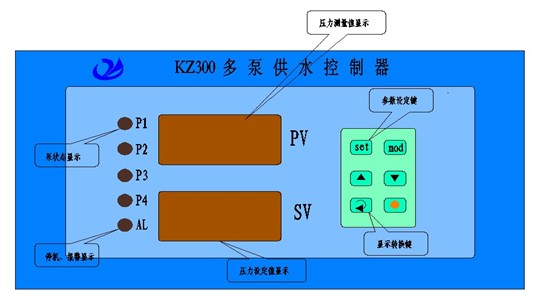

1、面板及按鍵:
PV窗口為測量值顯示窗口,SV窗口為設定值顯示窗口。“SET”
為參數設定鍵,“ ▲ ”和“ ▼”為兩個數字加減鍵,在參數設定狀態,“MOD”鍵和“    ” 鍵為參數翻頁鍵;在正常工作狀態,“     ”鍵為顯示方式轉換鍵,用來轉換顯示壓力值和輸出頻率值。
2、工作狀態指示燈
四個泵工作狀態指示燈P1、P2、P3、P4表示四臺泵,當指示燈問綠色時表示對應泵工作在變頻方式,當指示燈為紅色時表示對應泵工作在工頻方式。當工作在第二壓力(消防壓力)狀態時,AL指示燈顯示綠色;當缺水(停機)端子接通時,AL指示燈顯示紅色,同時控制器所有輸出控制都停止,直到缺水(停機)狀態解除,控制器沖洗開始工作。
3、參數的設定
正常運行狀態下,按住“SET”鍵3秒,當顯示窗口顯示“-.-.-.-.-.-”時松開“SET”鍵,進入參數設定狀態,此時PV窗口顯示參數項P00,SV窗口顯示當前參數項的值。
“MOD”鍵可以升高參數項,“  ”鍵可以降低參數項按“▲”
或“□”鍵改變當前參數項的值,改變后的值將自動存儲在儀表的存儲器中。當參數設定完成后,再按一下"SET"鍵,儀表將返回正常工作狀態下。此時如果P00=18,按“▲”和“□”鍵將直街改變當前的壓力設定值(P01的設定值)。在第二壓力(消防)開關(DI1與CM2)閉合時,SV窗口顯示的是第二設定壓力。按“▲”和“□”鍵將直接改變當前的第二設定壓力值,第二壓力也可以在P02中設定。
4、出廠默認值的設定
斷電狀態下按住“SET”鍵不松手,開機上電,當顯示窗口顯示“-.-.-.-.-.-”時1秒后松開“SET”鍵,儀表自動將所有的參數設定為出廠默認值。





 參數

項目

參 數

說 明

數 據

范 圍

出廠默

認  值

參數說明

P00

參數密碼

0-100

18

此數值為18時,可以對系統參數進行修改,為其余值,則鎖定所有參數項。

P01

當前壓力設定值

0-2.5Mpa

0.20

第一控制壓力或下限壓力設定值

P02

第二壓力設定值

0-2.5Mpa

0.30

第二控制壓力、消防壓力或動壓設定值

P03

泵工作方式

1-15

1

1-1#泵變頻,2-2#泵變頻,3-一變一工頻,4-補水泄壓,5-開關控制6-1#與2#循環,7-1#,2#,3#三臺泵循環,8-一變兩工,9-一變三工,10-消防二工頻,11-一變四工,12-1#與3#循環,13-2#與3#循環,14-3#泵變頻,15-四臺泵循環

P04

變頻-工頻時間設定

0.1-5秒

0.2

用于兩泵或三泵循環軟啟動時,變頻切換到工頻的時間設定

P05

欠壓加泵時間

0-250秒

20

多泵啟動時,欠壓啟動下臺泵的時間

P06

超壓減泵時間

0-250秒

15

多泵運行時,超壓減泵的時間

P07

輸出電壓選擇

1-2

1

1----0-10V    2-----0-5V

P08

輸入傳感器類型

1-2

1

1----0-5V    2-----1-5V(4-20mA)

P09

傳感器量程選擇

0.6,1.0,1.6,2.5Mpa

1.0

0.6Mpa,1.0Mpa,1.6Mpa,

2.5Mpa

P10

傳感器零點校正

0-0.1Mpa

0.00

填入傳感器零壓時儀表PV窗口顯示的數值

P11

傳感器滿度校正

0--50%

12%

滿量程的修正百分比(0-50%)

P12

定時換泵設定

0-1

0

0----不換泵1---定時換泵(P03=1,2,6,7,12,13,14,15定時換泵功能有效)

P13

定時換泵時間

1-100小時

12

定時換泵時間設定

P14

換泵剩余時間顯示

1-100小時

12

顯示離換泵時間還剩多少時間,不能設定。

P15

手動輸出頻率控制

0-50Hz

0

P18=1時,手動控制D/A輸出頻率大小

P16

增益系數

0-100

18

調節系統跟蹤壓力誤差的速度

P17

抑制系數

0-100

18

用于控制系統壓力的穩定性

P18

D/A輸出控制選擇

0--1

0

0---輸出頻率自動控制  1---輸出頻率手動控制

P19

壓力測量濾波系數

0-20

0

補償壓力表指針抖動造成的測量值不穩定,值越大,補償效果月明顯

P20

泄壓偏差限

0-0.5Mpa

0.02

P03=4時,當測量壓力》=(P01+P20)三秒時,控制G3觸點接通,當測量壓力<(P01+P20)兩秒,G3觸點斷開,P20=0泄壓功能無效

P21

上限壓力設定值

0-2.5Mpa

0.3

P03=5時,當測量壓力《P01三秒時,B1接通;當測量壓力》=P21兩秒,B1斷開;當測量壓力>=(P21+P20)兩秒,G3接通,當測量壓力<=P21時,G3斷開

P22

補水泵睡眠頻率

0-50Hz

0

P22=0時無睡眠功能。P22>0時,當輸出頻率5分鐘以上仍然<=P22時,則將D/A置零,RUN信號斷開。當(P01-測量值)》=0.05時,重新接通RUN信號,啟動D/A

P23

附屬小泵控制

0-2

0

P23=0,無附屬小泵。

P23=1且P03=1,2,6,7時附屬小泵變頻。當系統只有一臺變頻主泵工作,且工作頻率<=P24 5分鐘后,關閉變頻主泵,接通小泵變頻接觸器(B4繼電器),啟動小泵變頻工作。當小泵達到50Hz后延時P05秒,壓力還達不到設定值,則關閉小泵,重新啟動主泵變頻工作。

P23=2且P03=1,2,6,7時,附屬小泵工頻。當系統只有一臺變頻主泵工作,且工作頻率<=P24 5分鐘后,關閉變頻主泵,接通小泵變頻接觸器(G4),以P01為低壓,P21為高壓,進行壓力控制,如果工頻小泵運行P05秒后仍然達不到P01壓力值,則關閉工頻小泵,啟動變頻主泵。



P24



附屬小泵較低工作頻率

0-50Hz

10

當變頻主泵工作頻率<=P24時,并且工作P28分鐘后,切換為附屬小泵工作模式



P25

缺水保護較小壓力

0-0.6Mpa

0.05

系統運行中,當測量壓力《=P25,并且運行時間》=P26時,認為系統缺水或泵故障,控制器切斷所有輸出,PV窗口交替1秒顯示故障代碼Er1和測量值

P26

缺水保護時間設定

0-250(X 5秒)

0

P26=0,無缺水保護功能。

P26>0有缺水保護功能。參數中每個數值代表5秒鐘;P26X5必須大于P05

P27

水泵睡眠等待時間

1-30分鐘

5

當P22>0,且輸出頻率P27分鐘后仍然《=P22,且啟動水泵睡眠功能

P28

小泵投入等待時間

1-30分鐘

5

當P23>0,且系統只有一臺變頻主泵工作,當輸出頻率<=P24,P28分鐘后啟動附屬小泵工作

P29

較低輸出頻率

0-50Hz

0

用于控制水泵的較頂轉速

P30

D/A輸出控制選擇

0-1

0

0-正向控制   1-反向控制

P31

睡眠重新起泵偏差

0-0.2Mpa

0.02

睡眠后當前壓力《(P01-P31)時重新起動水泵工作

P32

定時開關控制功能

0-2

0

P32=0無定時;P32=1定時定壓控制;P32=2分時分壓控制

L1

第一開機時間





時:分(06:00)

H1

第一關機時間





時:分(07:30)

L2

第二開機時間





時:分(08:00)

H2

第二關機時間





時:分(09:00)

L3

第三開機時間





時:分(10:00)

H3

第三關機時間





時:分(11:30)

P39

系統當前時鐘



08:30:00

時:分:秒(翻到此頁時“P39”不顯示,只顯示當前時間,并不斷刷新,按加鍵更改小時,按減鍵更改分鐘,秒位不改動,改動完成的數據直街存入存儲器中),上電初始化時設定為08:30:00

L4

第四開機時間





時:分(12:00)

H4

第四關機時間





時:分(13:30)

L5

第五開機時間





時:分(14:00)

H5

第五關機時間





時:分(15:00)

L6

第六開機時間





時:分(16:30)

H6

第六關機時間





時:分(17:30)

P46

第一時段壓力值

0-2.5Mpa

0.2Mpa

第一開機時段的供水壓力設定值

P47

第二時段壓力值

0-2.5Mpa

0.2Mpa

第二開機時段的供水壓力設定值

P48

第三時段壓力值

0-2.5Mpa

0.2Mpa

第三開機時段的供水壓力設定值

P49

第四時段壓力值

0-2.5Mpa

0.2Mpa

第四開機時段的供水壓力設定值

P50

第五時段壓力值

0-2.5Mpa

0.2Mpa

第五開機時段的供水壓力設定值

P51

第六時段壓力值

0-2.5Mpa

0.2Mpa

第六開機時段的供水壓力設定值

P52

上限保護壓力

0-2.5Mpa

1.0Mpa

PV值》=P25兩秒后,所有運行的泵會順序關閉進入壓力保護狀態,AL亮紅燈,當PV值《=(P01或P02)-P31時,系統重新運行投入工作狀態。


P00--參數修改密碼。
當P00=18時,所有的參數和設定值均可修改,當P00<>18時,參數和設定值只能查看,不能修改。
P01--壓力設定值,也稱第一壓力設定值或下限壓力設定值。
當P03<>5時,P01就是系統當前的壓力設定值,可在P01中設定或在運行狀態直街在控制面板用“▲”和“▼”鍵直街設定。當P03=5時,此值為下限壓力設定值。
P02--第二壓力設定值,也稱消防壓力或動壓設定值。
當外部輸入信號端子DI1與CM2閉合超過2秒,則當前系統控制的設定壓力值即變為P02的值,此時可在控制面板上直街使用“▲”和“▼”鍵進行修改,修改后的數值直街存入P02參數項中。當外部輸入信號端子DI1與CM2斷開后,控制面板上的設定壓力值又重新變回P01的壓力設定值。
P03--泵工作方式。控制器的外部接線一定要和控制器的工作方式相對應,否則,錯誤的選擇此參數,將導致外部輸出控制繼電器動作混亂。
通過P03參數的改變,控制器可以控制單臺或多臺泵工作在不同的工作方式:P03=1,2,為一用一備工作模式,B1和B2互為備用泵。當P12=1時,B1和泵按照P13中設定的時間定時相互輪流接通工作。
P03=3,為一臺變頻泵加一臺工頻泵工作模式。此時系統定義為B1為變頻泵,G1為工頻泵。當B1工作頻率達到50Hz后,延時P05秒的時間,如果測量壓力值仍然達不到系統設定值,則工頻直街啟動G1泵投入系統運行,G1泵投入運行后,系統靠調節B1泵的工作頻率來穩
定系統壓力。如果系統出現超壓,則將G1泵關掉,仍然靠調節B1泵的工作頻率來穩定系統壓力。
P03=4,是為鍋爐補水或換熱機組補水設計的工作模式。此模式下系統定義B1為變頻補水泵,G3為超壓泄水電磁閥控制端子。當測量壓力>=P01(或P02)+P20時,G3接通,控制泄壓電磁
閥開啟進行泄水。當測量壓力<=P01(或P02)時,G3斷開,泄壓停止。
P03=5,為開關位式控制模式。這種工作模式下,定義B1為工頻補水泵,G3為超壓泄水電磁閥控制端子。此時SV壓力設定值窗口顯示的設定值為P21上限壓力設定值。此工作模式下,系統以P01為下限壓力,P21為上限壓力,代替電接點壓力表進行壓力控制。當測量壓力<=P01時,延時2秒,B1接通;當測量壓力>=P2時,B1斷開;當測量壓力>=P21+P20時,G3接通,控制泄壓電磁閥開啟進行泄水;當測量壓力<=P21時,G3斷開,停止泄壓。
P03=6,為兩泵循環軟啟動控制模式。在此工作模式下,系統定義B1,B2為兩臺泵變頻工作端子,G1,G2為兩臺泵工頻工作端子。此模式下系統上電工作時,先接通B1,啟動1#泵變頻工作。當1#泵變頻工作在50Hz時,延時P05秒,如果測量壓力仍然達不到設定值,則將B1斷開,接通G1,將1#泵由變頻狀態轉換為工頻工作狀態,延時3秒,接通B2,啟動2#泵進行變頻工作。當系統超壓時,當2#泵變頻工作在0Hz時,延時P06秒,系統仍然超壓,將
G1斷開,切斷1#泵工頻,由2#泵進行變頻調節保持系統的壓力穩定。
P03=7,為三泵循環軟啟動控制模式。在此工作模式下,系統定義B1,B2,B3為三臺泵變頻工作端子,G1,G2,G3為三臺泵工頻工作端子。此模式下系統上電工作時,先接通B1,啟動1#泵變頻工作。當1#泵變頻工作在50Hz時,延時P05秒,如果測量壓力仍然達不到設定值,則將B1斷開,接通G1,將1#泵由變頻轉換為工頻工作狀態,延時3秒,接通B2,啟動2#泵變頻工作在50Hz時,延時P05秒,如果測量壓力仍然達不到設定值,則將B2斷開,接通G2,將2#泵由變頻狀態轉換為工頻狀態,延時3秒,接通B3,啟動3#泵進行變頻工作。當系統超壓時,按先起先停的原則,逐個停掉工頻泵,較后保留一臺泵變頻工作。當系統欠壓時,再按順序逐個啟動沒投入工作的泵。
P03=8,為一臺變頻泵、兩臺工頻泵的工作模式。在此工作模式下,系統定義B1為變頻工作泵,G1,G2為兩臺工頻工作泵。當B1工作頻率達到50Hz后,延時P05秒的時間,如果測量壓力仍然達不到系統設定值,則接通G1直街啟動1#工頻泵投入使用,當B1工作頻率再次達到50Hz后,延時P05秒的時間,如果測量壓力仍然達不到系統設定值,則接通G2啟動2#工頻泵投入運行,系統靠調節B1泵的工作頻率來穩定壓力。如果系統出現超壓,則先關閉1#工頻泵,然后關閉2#工頻泵。
P03=9,為一托四模式:一臺變頻泵,三臺工頻泵的工作模式。在此工作模式下,系統定義B1為變頻工作泵,G1、G2、G3為三臺工頻工作泵。當B1工作頻率達到50Hz后,延時P05秒的時間,如果測量壓力仍然達不到系統設定值,則接通G1直接啟動1#工頻泵投入運行,當B1工作頻率再次到50Hz時,延時P05秒的時間,如果測量壓力仍然達不到系統設定值,則接通G2啟動2#工頻泵投入使用,如果三臺泵滿負荷運行,延時P05秒后,測量壓力仍然達不到設定值,則接通G3,啟動3#泵工頻泵投入運行。如果系統出現超壓,則先關閉1#工頻泵,然后關閉2#工頻泵,較后關閉3#工頻泵。
P03=10,為兩臺工頻泵,一用一備消防工作方式。在此工作模式下,G1、G2定義為兩臺工頻泵,G1為主泵,G2為備用泵。B3定義為泄壓電磁閥控制端子,G3定義為報警輸出端子。正常工作狀態下,DI1端子沒有信號輸入,PV窗口顯示P02消防壓力值。系統以P01為低壓,P02為高壓,以主泵G1控制系統的壓力。如果測量壓力<=P01,G1接通,啟動主泵工作,如果測量壓力>=P02,G1斷開,停止主泵。如果測量壓力>P02,則接通B3進行泄壓。如果測量壓力<=P02,則泄壓停止。當DI1與CM2端子閉合超過2秒,即有消防信號輸入時,則立即啟動G1消防工頻泵,超壓也不泄水,G3報警端子接通,DI1信號撤掉也不停泵。在此狀態下如果P05秒后測量壓力<=P01則認為主泵故障或啟動失敗,則將G2端子同時接通,啟動備用泵投入工作。這種狀態下DI2端子有停機信號輸入也認為無效,只有將控制器電源停掉才能解除狀態。
P03=11,為一托五模式:一臺變頻泵、四臺工頻泵的工作方式。在此工作模式下,系統定義B1為變頻工作泵,G1,G2,G3,G4為四臺工頻工作泵。當B1工作頻率達到50HZ后,延時P05秒的時間,如果測量壓力仍然達不到設定值,則將G1直接啟動1#工頻泵投入運行,當B1工作頻率在此達到50HZ時,延時P05秒的時間,如果仍然達不到系統設定值,則接通G2啟動2#泵工頻投入運行,依次類推。如果5臺泵投入運行后系統出現超壓,則先關閉1#工頻泵,然后關閉2#工頻泵,依次組后關閉4#工頻泵。
P03=12,為1#泵與3#泵兩泵循環軟啟動工作模式,參照P03=6
P03=13,為2#泵與3#泵兩泵循環軟啟動工作模式,參照P03=6
P03=14,為3#泵單泵變頻工作方式,此模式下三臺泵可以按P13的時間定時輪換工作(P12=1)
P03=15,為4臺泵循環工作模式,參照P03=7
P04--變頻泵切換為工頻泵的時間。當P03=6,7,12,13,15時,控制器的控制模式為兩泵、
三泵、四泵循環軟啟動控制模式。在此模式下,當變頻泵工作到50HZ時,如果此時系統壓力達不到設定值,則要將變頻泵切換成工頻泵,此切換過程的時間長短,由P04所設定的時間來控制。根據泵功率的大小,通常此時間在0.2-1秒之間設定。
P05--欠壓加泵時間。當P03=3,6,7,8,9,11,12,13時,此參數有效。當一臺泵工作時,如果壓力達不到設定值,啟動下一臺泵時,間隔的時間為P05。
P06--超壓減泵時間。當P03=3,6,7,8,9,11,12,13,15時,此參數有效。當多臺泵工作時,系統超壓減泵時,間隔的時間為P06。
P07--輸出電壓選擇。控制變頻器工作頻率的電壓信號。有0--5V和0--10V兩種輸出選擇,以適應不同品牌變頻器頻率輸入的要求。
P08--輸入傳感器類型選擇。控制器可以接受三種類型的壓力傳感器輸入信號。P08=1時,可以直接接入無源的遠傳壓力表,或有源輸出的0-5V電壓輸出型壓力變送器。要接0-10V輸出型壓力變送器需在訂貨時特別說明。
如果要接4-20MA(15V)的電流型壓力變送器,需P08=2,此時還需在壓力信號輸入的兩個端子(IN和GND)之間外接一個250O歐姆/0.5W的精密電阻,或在訂貨時直接由廠家在控制器內部加上。
如果要接0-20MA的電流型壓力變送器,需P08=1,此時還需在壓力信號輸入的兩個端子(IN
和GND)之間外加一個250O歐姆/0.5W的精密電阻,或在訂貨時直接由廠家在控制器內部加上。
P09--傳感器量程選擇。控制器可接入不同量程的壓力傳感器,此值要與外接傳感器的較大量程一致,否則,會造成測量壓力與實際壓力不符。
P10--傳感器零點校正。一般在接入壓力變送器時,此值無需校正。但在接入遠傳壓力表時,一般情況下零點壓力值會有誤差,此參數就是為了消除零點誤差。
P11--傳感器滿度校正。當實際壓力與控制器測量壓力有誤差時,用P11來修正此誤差。此參數修正的是控制器滿量程的百分比值。
P12--定時換泵設定。當P03=1,2,6,7,12,13,15且P12=1時,定時換泵功能有效。
P13--定時換泵時間。
P14--定時換泵剩余時間。當定時換泵功能有效時,此參數用來顯示離換泵還剩多少時間,只能查看,不能修改。
P15--手動輸出頻率控制。當P18=1時,控制器的頻率控制輸出電壓受P15的數值大小控制。
P16--增益系數。控制系統跟蹤壓力誤差的速度。此值越大,控制器D/A輸出調節的幅度越大,跟蹤壓力變化的速度越快,易產生超調。
P17--抑制系數。 用來調節系統壓力穩定程度的參數。數值越大越穩定。當P17=0時,控制無抑制效果,系統壓力波動較大。
P18--D/A輸出控制選擇。P18=0,D/A輸出受控制器自動控制,P18=1,D/A輸出受P15值控制。當P18=1時,退出設定狀態后,PV窗口顯示的值就是P15的值,按“▲”和“▼”鍵可直街改變當前D/A電壓的輸出值,從而手動改變變頻器的運行頻率。
P19--壓力測量濾波系數。用于補償遠傳壓力表或壓力變送器測量值抖動造成的測量值不穩定。數值越大,補償效果越明顯。
P20--泄壓偏差限。當P03=4、5時,此值為泄壓偏差上限值。當系統壓力超過設定的壓力上限,超過的偏差值>=P20時,控制G3端子接通,控制泄壓電磁閥產生泄壓動作。P20=0時,泄壓功能無效。
P21--上限壓力設定值。當P03=5時,控制模式為位式控制,模擬電接點壓力表控制方式,P21為此控制模式的上限壓力設定值。
P22--補水泵睡眠頻率。P22=0時無睡眠功能。P22>0時,當D/A輸出頻率值5分鐘以上仍然<=P22,則認為系統不缺水或需水量很小,此時控制器將關閉變頻器,停止供水。當(P01-測量值)>=0.02時,重新啟動變頻器進行供水。
P23--附屬小泵控制。P23=0時,無附屬小泵功能。當P03=1,2,6,7且P23=1時,附屬小泵為變頻控制。當系統只有一臺變頻主泵工作,且工作頻率<=P24,延時5分鐘后,關閉變頻主泵,接通小泵變頻接觸器(B4),則關閉小泵,重新啟動主泵。當P03=1,2,6,7且P23=2時,附屬小泵為工頻控制。當系統只有一臺變頻主泵工作,且工作頻率<=P24,延時5分鐘后,關閉變頻主泵,接通小泵工頻接觸器(G4),以P01為低壓,P21為高壓,進行位式(高低)壓力控制。如果工頻小泵運行P05秒后仍然達不到P01壓力值,則關閉工頻小泵,重新啟動變頻主泵投入工作。
在此工作模式中,定義B4端子為變頻小泵控制端,G4端子為工頻小泵控制端。
P24--附屬小泵較低工作頻率。在系統運行中當變頻器的工作頻率低于P24所設定的頻率下限5分鐘后,認為系統不缺水或用水量很小。
P25--缺水保護較小壓力。系統運行中,當測量壓力<=P25,并且運行時間>=P26時,認為系統缺水或泵故障,控制器切斷所有輸出,PV窗口交替1秒顯示故障代碼Er1和測量值。此時只有將控制器電源關掉才能退出此狀態,重新運行。
P26--缺水保護運行時間設定。與P25配合使用。P26=0無缺水保護功能。P26參數的每個時間值代表5秒鐘。
P27--水泵睡眠等待時間;當P22>0,且輸出頻率P27分鐘后仍然<=P22,則啟動書蹦睡眠功能。
P28--小泵投入等待時間;當P23>0,且系統只有一臺變頻主泵工作,當輸出頻率<=P24,P28分鐘后啟動附屬小泵工作。
P29--較低輸出頻率設定。用來保證水泵的較頂轉速。
P30--D/A輸出選擇控制,用來控制模擬輸出為正控制或反控制。反向控制主要應用于排水系統。
P31--睡眠后重新起泵的壓力偏差,睡眠后當前壓力<(P01-P31)時重新起泵。
P32--定時開關機控制,P32=1定時定壓控制,P32=2分時分壓控制。
L1--第一開機時間    H1--第一關機時間
L2--第二開機時間    H2--第二關機時間
L3--第三開機時間    H3--第三關機時間
P39--系統當前實時時鐘。
L4--第四開機時間    H4--第四關機時間
L5--第五開機時間    H5--第五關機時間
L6--第六開機時間    H6--第六關機時間

P46--第一開、關機時段的供水壓力設定值
P47--第二開、關機時段的供水壓力設定值
P48--第三開、關機時段的供水壓力設定值
P49--第四開、關機時段的供水壓力設定值
P50--第五開、關機時段的供水壓力設定值
P51--第六開、關機時段的供水壓力設定值
P52--上限保護壓力;PV值>=P25兩秒后,所有運行的泵會順序關閉進入壓力保護狀態,AL
亮紅燈,當PV值<=(P01或P02)-P31時,系統重新運行投入工作狀態。
注:當系統定時開關機功能起用后,如果不需要6段開關定時時間,則將不需
要的開關時間段于已經設定的開關時間段的定時時間重復設定,防止定時開關時間動作紊亂。
Er0--運行過程中,當測量值>=P09時,PV窗口間隔1秒交替顯示測量值和Er0,表示測量數據有誤或傳感器斷線。
Er1--系統運行中,如果P26>0,當測量壓力<=P25,并且運行時間>=P26時,認為系統缺水或泵故障,控制器切斷所有輸出,PV窗口交替1秒顯示故障代碼Er1和測量值,此時只有將控制器電源關掉才能退出此狀態
DI1 第二壓力/消防信號輸入端。當DI1與CM2端子閉合超過兩秒后,壓力設定值即變為第二壓力設定值P02,此時也可在面板上更改此值并存儲。斷開后,設定值恢復為第一壓力設定值,并可在面板上直接更改存儲。
DI2 停機信號(或缺水檢測)。當DI1與CM2端子閉合超過兩秒后,控制器所有的輸出都關閉,包括D/A輸出。設定與測量顯示都正常。輸出關閉的順序為先關閉D/A3秒,關RUN(CM1,FWD)2秒,關變頻泵繼電器,較后順序關閉工頻繼電器(先起后停),中間間隔2秒。
系統當前時間的調整
按住“S”鍵,當顯示窗口顯示”-.-.-.-.-“時松開”SET”鍵,進入參數設定狀態,按一下“ ”鍵,此時顯示窗口顯示的六位數字即為當前系統時間,按“▲”修改小時,按“▼”修改分鐘,秒位不能修改。時間修改完成后,按一下“SET”鍵退出時間設定狀態。
當系統處于定時關機狀態時,顯示器窗口顯示的系統時間,同時四個指示燈閃爍,表示處于定時關機狀態。定時關機狀態下,可以進入參數設定狀態,通過修改P32=0,可以取消定時狀態。如要進行手動臨時開機,可按住M鍵3秒,當顯示“-.-.-.-.-.-”時松開,系統處于臨時開機狀態。此時按住“M”鍵3秒,當顯示“-.-.-.-.-.-”時松開,系統又處于定時關機狀態。注意:只有當P32=1,2時,“mod”鍵才有此功能。

注意事項:
1、多泵循環軟啟動的變頻和工頻的控制接觸器之間接線時要進行互鎖
2、當控制器驅動的接觸器觸點電流超過30A時,控制器和接觸器之間要加中間繼電器或小接觸器進行驅動,否則當大功率接觸器動作時,會對控制器產生強烈的電磁干擾,產生無法預料的誤動作。

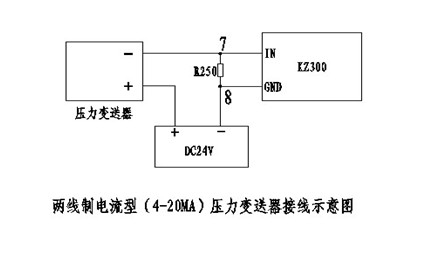

3、電流型壓力變送器與多泵控制器的連接(如下圖)
4、由于本產品在使用中不斷地進行升級和完善,如本使用手冊中個別參數或說明與實際產品不符,均已實際產品為準向我公司售后服務咨詢。

恒壓變頻供水控制器使用說明



五、維護保養

  產品自售出起一個月包退三個月包換一年內免費保修,終身維修服務 在使用過程中如需技術幫助,公司設立了營銷服務的專業客服,免費為用戶提供售前、售中、售后的技術咨詢和安裝調試指導,解決用戶提出的問題。
24小時服務熱線:025-86666104

  訂貨需知: *請注明型號、數量、是否有特殊需要。
